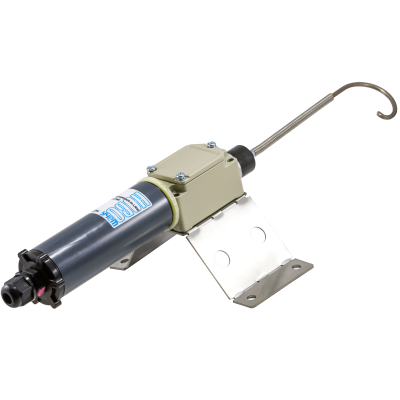

ДАТЧИК ОТКРЫТИЯ ЛЮКОВ

Датчик открытия люков ТЕРМИНАЛ-М-LRW является устройством сбора и передачи данных (УСПД) беспроводной сети LoRaWAN диапазона 868 МГц и предназначен для дистанционного контроля состояния крышек колодцев. Устройство крепится под крышкой люка и срабатывает при поднятии крышки по сигналу от концевого выключателя. Концевой выключатель имеет возможность регулировки концевика по длине. Передача данных в IoT-сеть происходит с использованием Счетчика импульсов 2-х канального, который, в свою очередь подключен в концевому выключателю. Имеется возможность установки датчика вскрытия корпуса модуля, а также подключения дополнительного устройства. Дополнительный вход модуля настраивается отдельно и может работать как: — счетчик импульсов с нарастающим итогом с защитой от ложного подсчета импульсов; — датчик подтопления (при подключении внешних электродов); — датчик температуры (при подключении сенсоров DS18B20); — датчик сигнализации (при подключении датчика вскрытия корпуса, герконового датчика, либо концевого переключателя).

Файлы для скачивания:

Техническое описание «Датчик открытия люков ТЕРМИНАЛ-М-LRW», Буклет «Датчик открытия люков ТЕРМИНАЛ-М-LRW»

Цена

По запросу

Описание

• Габариты:
  370 x 45 x 45 мм
• Вес, не более:
  0,8 кг
• Крепление:
  к поверхности винтами
• Класс защиты:
  IP67
• Температура эксплуатации:
  -40…85 °С
• Класс радиоустройства (по классификации LoRaWAN):
  А
• Способ активации в сети LoRaWAN:
  ABP или OTAA
• Поддержка отправки с подтверждением:
  Да
• Поддержка ADR (Adaptive Data Rate):
  Да
• Частотные диапазоны:
  RU864-868
  EU863-870
  KZ865-868
• Питание:
  литий тионил-хлоридная (Li-SOCl2) батарея 3.6 В
• Срок службы:
  не менее 10 лет
• Период передачи:
  от 10 сек. до 1000 час.
• Дополнительные функции:
  измерение температуры
  измерение уровня заряда батареи
  внеочередной выход на связь при срабатывании тревожных датчиков
  возможность подключения дополнительного устройства (датчик протечки/сигнализации, прибор учета с импульсным выходом)
• Антенна:
  встроенная
• Настройка:
  интерфейс UART с использованием ПО (АТ-команды) или через сервер

Детали

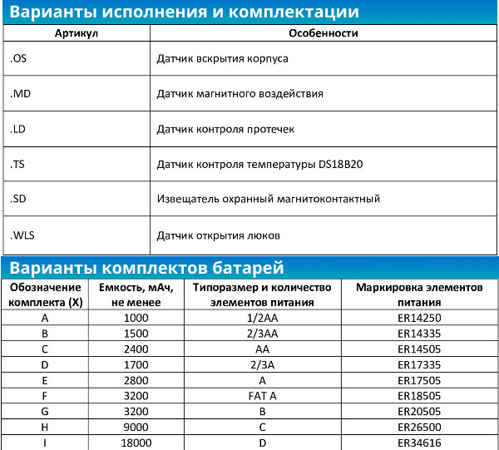

1 – вариант исполнения корпуса — T2 (120 х 45 x 45 мм) 2 – тип устройства — IMP2 – Счетчик импульсов 2-х канальный 3 – вариант питания — комплектов батарей при автономном питании 4 – дополнительная комплектация — после точки цифрами обозначается количество установленного типа комплекта, латинскими буквами — тип комплекта. При комплектации несколькими типами комплектов, каждый тип обозначается отдельно по порядку 5 – предустановленный частотный диапазон
