ДАТЧИК УГЛА НАКЛОНА
Датчик угла наклона ТЕРМИНАЛ-M-LRW является оконечным устройством беспроводной сети LoRaWAN диапазона 868 МГц и предназначен для непрерывного автоматизированного измерения угла наклона объекта по вертикальной оси.
Датчик регистрирует уровень наклона с точностью до 0,1 градуса и передает показания на сервер. Для контроля применяется акселерометр.
Период отправки сообщений, с которым происходит передача данных задается заводом изготовителем и может настраиваться пользователем в соответствии с потребностями.
С целью выявления опасного изменения положения объекта в датчике предусмотрена моментальная отправка уведомления о превышении порога угла наклона. Уставка угла отклонения и количество повторов тревожных сообщений также может настраиваться пользователем в соответствии с потребностями.
Датчик угла наклона ТЕРМИНАЛ-M-LRW имеет широкий спектр применения: контроль отклонения опор ЛЭП, башенной инфраструктуры (АМС) «сотовых» операторов, столбов уличного освещения, падения деревьев, дорожных знаков, строительных кранов, рекламных щитов, зданий и других вертикальных и наклонных конструкций. Также он может успешно применяться для выявления факта вскрытия крышки люка над смотровым колодцем, предназначенного для доступа к подземным коммуникациям, таким, как сточная, ливневая, кабельная или трубопроводная канализация. Чтобы открыть колодец, приходится поднять крышку, сообщение «тревога» передается моментально при превышении заданного порога угла отклонения.
Файлы для скачивания:
Описание
- Габариты:
125 х 70 х 40 мм - Вес не более:
0,25 кг - Крепление:
к поверхности винтами, либо стяжками к опоре - Класс защиты:
IP 65 - Температура эксплуатации:
-40…85 °С - Класс радиоустройства (по классификации LoRaWAN):
A или С - Способ активации в сети LoRaWAN:
ABP или OTAA - Поддержка отправки с подтверждением:
Да - Поддержка ADR (Adaptive Data Rate):
Да - Частотные диапазоны:
RU864-868
EU863-870
KZ865-868 - Питание:
литий тионил-хлоридная (Li-SOCl2) батарея 3.6 В - Срок службы:
не менее 10 лет - Период передачи:
от 1 мин. до 1000 час. (программируется) - Дополнительные функции:
измерение температуры
измерение уровня заряда батареи
внеочередной выход на связь при превышении порога угла наклона
настройка количества переповторов тревожных сообщений
3 режима работы:
— установка нуля по таймеру
— установка нуля командой с сервера
— отображение текущих значений - Разрешающая способность акселерометра:
0,1 ° - Диапазон контролируемых углов по вертикальной оси:
0…180 ° - Точность измерений:
±1,0 ° - Антенна:
встроенная - Настройка:
интерфейс UART с использованием ПО (АТ-команды) или через сервер
Детали

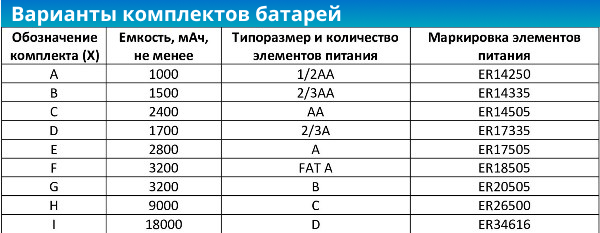

1 – вариант исполнения корпуса — D1 (125 х 70 х 40 мм)— D2 (135 x 70 x 50 мм) 2 – тип устройства — TILT – Датчик угла наклона 3 – вариант питания — комплектов батарей при автономном питании 4 – дополнительная комплектация — после точки цифрами обозначается количество установленного типа комплекта, латинскими буквами — тип комплекта. При комплектации несколькими типами комплектов, каждый тип обозначается отдельно по порядку 5 – предустановленный частотный диапазон
